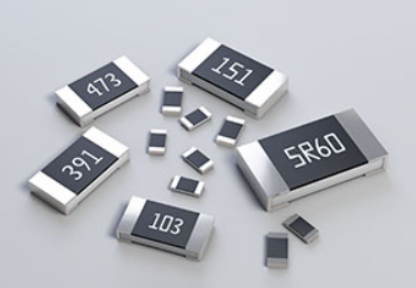

機器視覺檢測設備它通過高分辨率的工業相機和圖像處理算法，對電阻表面的破損、字符偏移和毛刺等進行實時在線檢測。視覺檢測系統對電阻表面進行拍攝，然后通過圖像處理算法對圖像進行分析和處理，最終得出電阻表面是否存在破損、字符偏移和毛刺等缺陷。通過這種方式，可以快速準確地檢測出不良品，并將其自動剔除，確保只有符合質量要求的產品進入下一道工序。
檢測內容：
1:頂部7030-W正光檢測
2:頂部7030-W正光檢測
3:頂部7030-W正光檢測
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量 240-380件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.

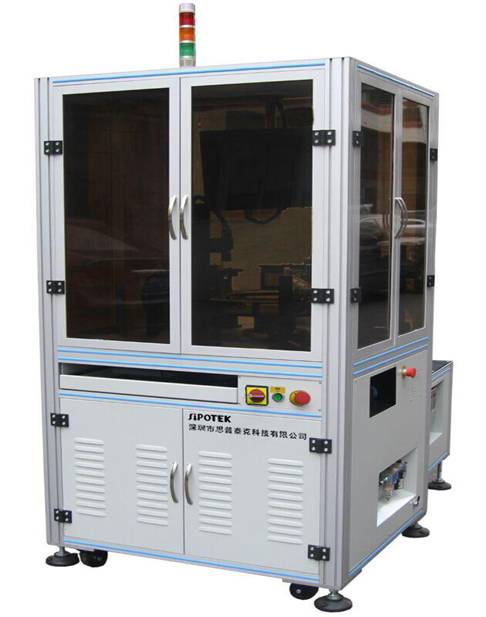

二：視覺檢測設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_T300
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 6套,2個底部正光，2個側面正光，2個頂部正光
5:工業鏡頭: 6套FA工業鏡頭
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。

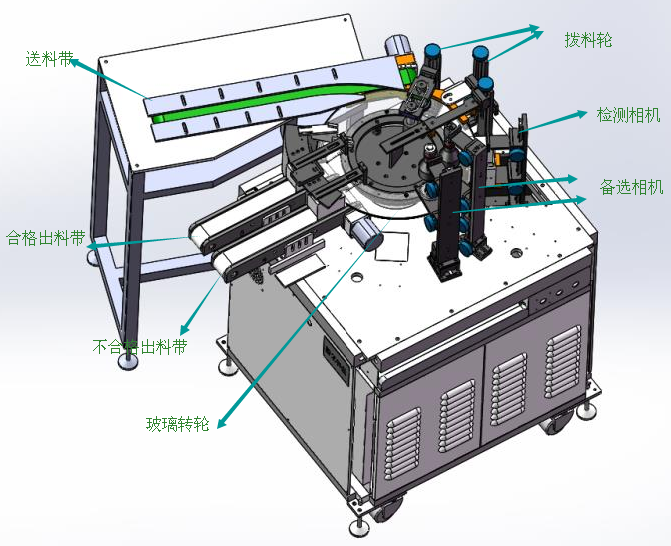

二、設備外觀－3D立體圖
三、樣件測試圖片:

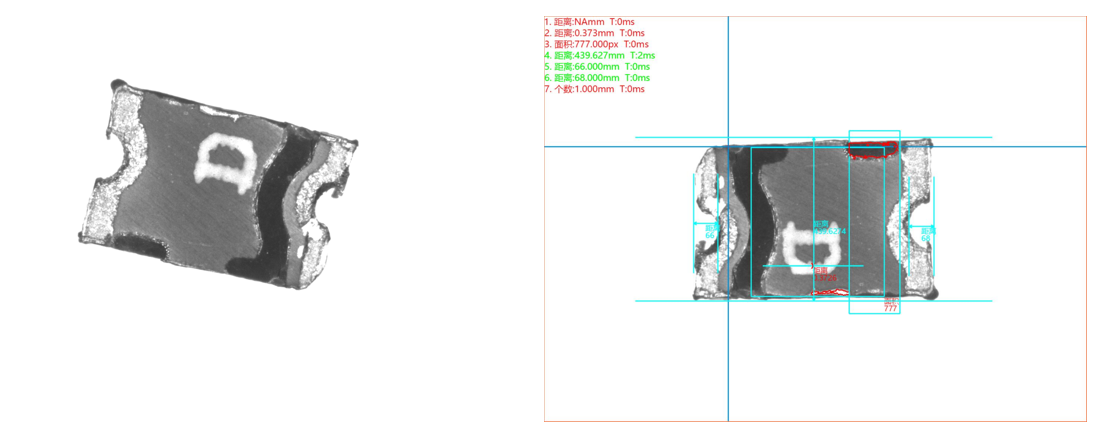

相機1、2：底部（頂部）正光檢測不良品分析圖：NG 不良特征：上下偏移

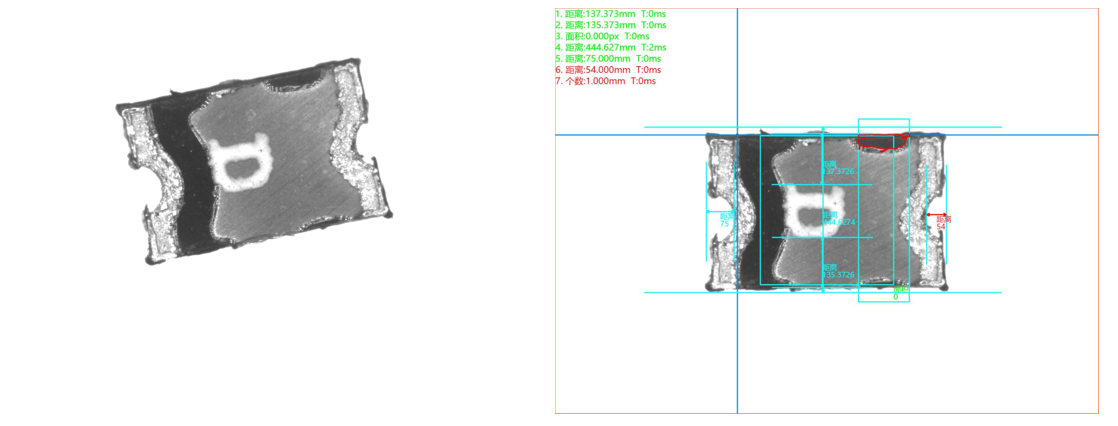

相機1、2：底部（頂部）正光檢測不良品分析圖：NG 不良特征：字符偏移

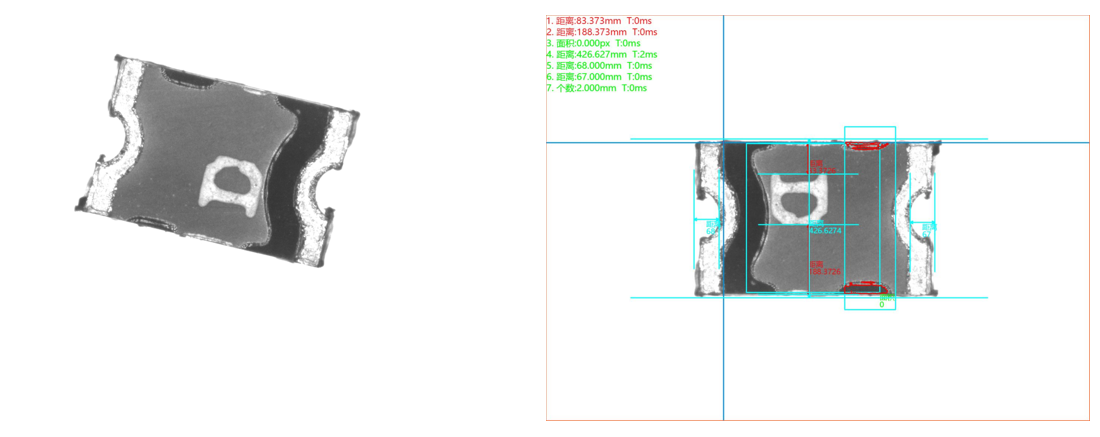

相機1、2：底部（頂部）正光檢測不良品分析圖：NG 不良特征：漏銅

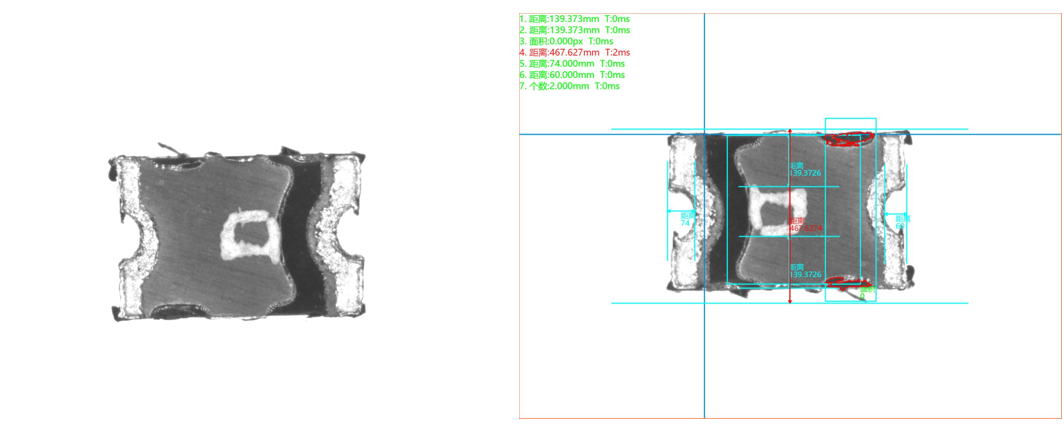

相機1、2：底部（頂部）正光檢測不良品分析圖：NG 不良特征：毛刺
設備放置的檢測空間: 安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
