一、檢測內容及要求
檢測內容：
產品的外觀檢測

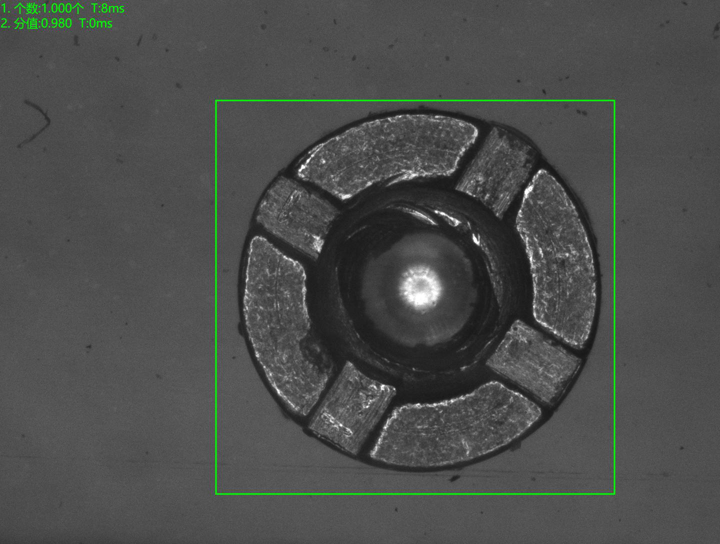

底部正光檢測良品原圖及分析圖：OK （特殊頭）
底部正光檢測不良品原圖及分析圖：NG （特殊頭） 不良特征：生銹

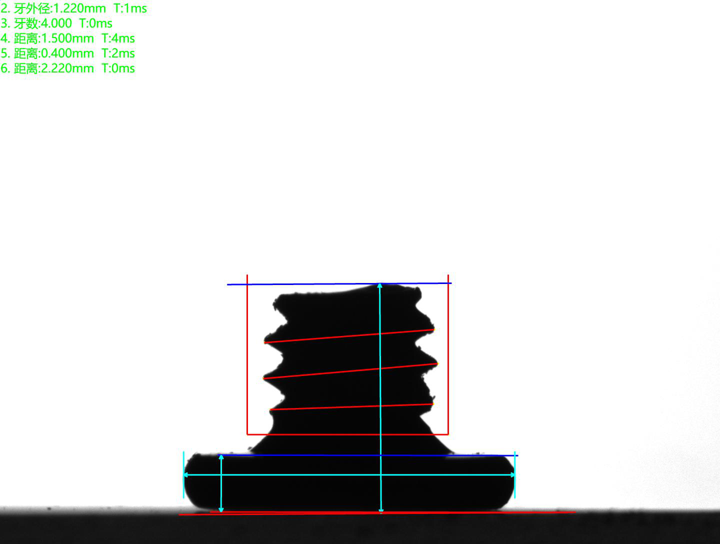

側面背光檢測良品原圖及分析圖：OK （6#13）
側面背光檢測良品原圖及分析圖：OK （6P#16）
側面背光檢測良品原圖及分析圖：OK （6S#7）
側面正光檢測不良品原圖及分析圖：NG （特殊頭） 不良特征：生銹
獲取更多機器視覺在線檢測螺絲缺陷方案可登陸深圳思普泰克官網查閱：www.ae13t.cn
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 頭部直徑、肩部直徑，全長，頭部高 | 側面背光源檢測 | 可檢 |
|
| 2 | 生銹 | 側面正光源檢測 | 可撿 | |
| 3 | 頭部花紋（十字、三角形、特殊頭等） | 底部正光源檢測 | 可撿 | |
| 4 | 牙長 |
|
不可檢 | 可檢測樣件牙數 |
| 5 | 肩部高 |
|
不可檢 |
肩部為斜面，斜面不可檢 |
注明：機器視覺在線檢測螺絲缺陷，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于300件(取決于產品送料速度)。
二、設備組成及主要機構
設備型號：SP-T300標準檢測設備 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Barsler工業相機 | 3套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 3套 |
| 6 | 工業鏡頭 | 遠心高清光學工業鏡頭 | 3套 |
| 8 | 光源 | 定制光學自適應光源 | 3套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 9 | 控制系統 | SIPOTEK定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |

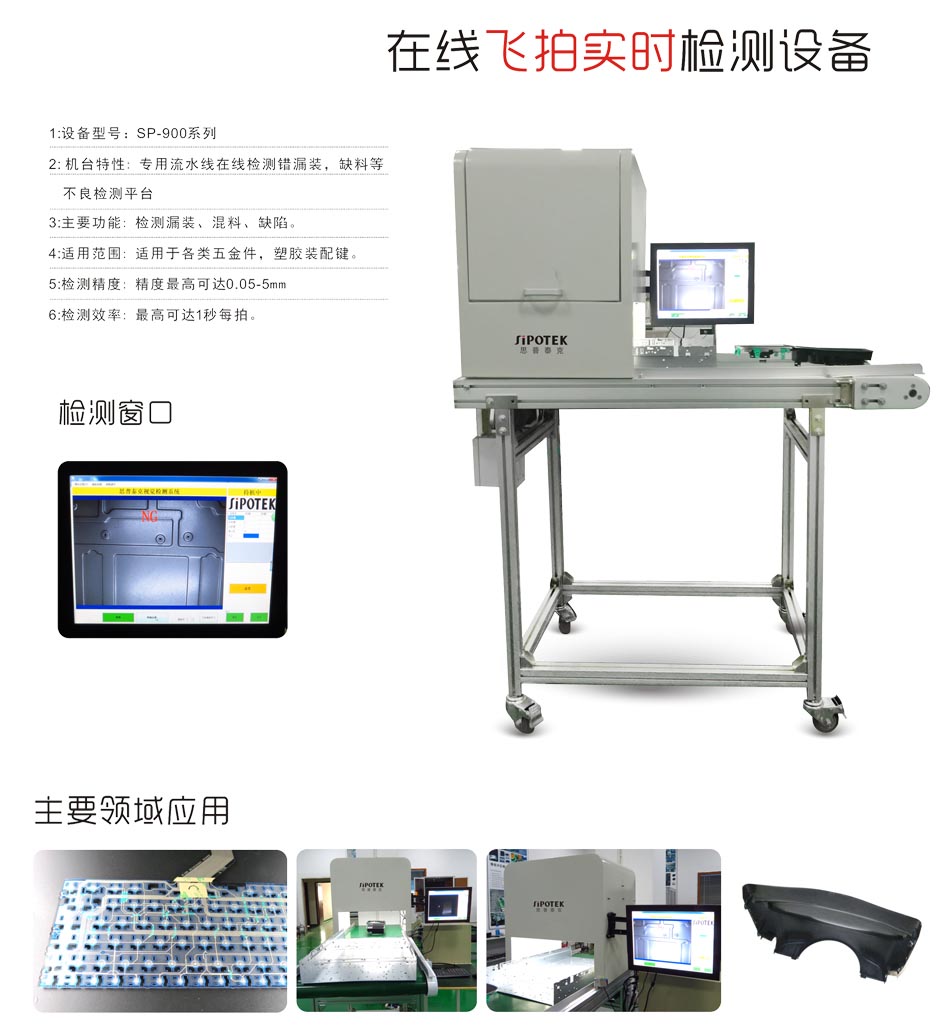

設備外觀3D立體圖
三、樣件測試圖片:
三、樣件測試圖片:

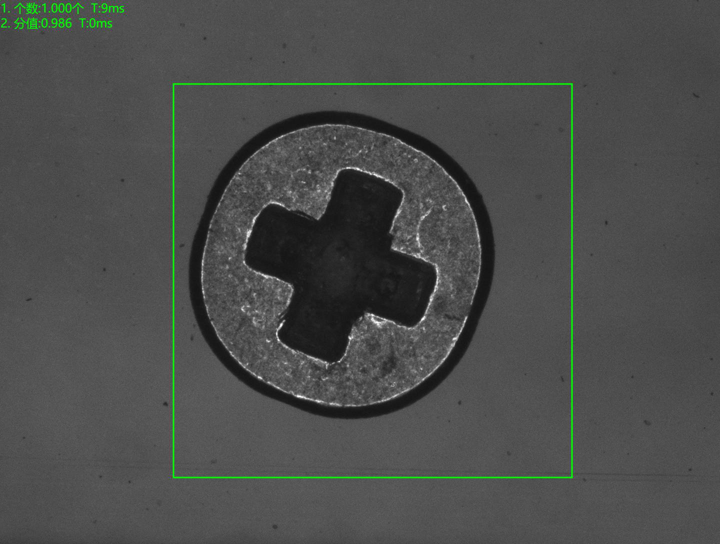

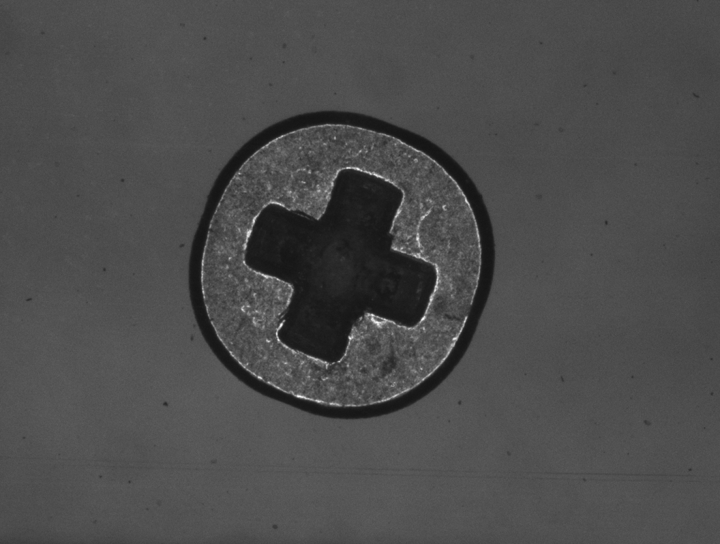

底部正光檢測良品原圖及分析圖：OK （十字）

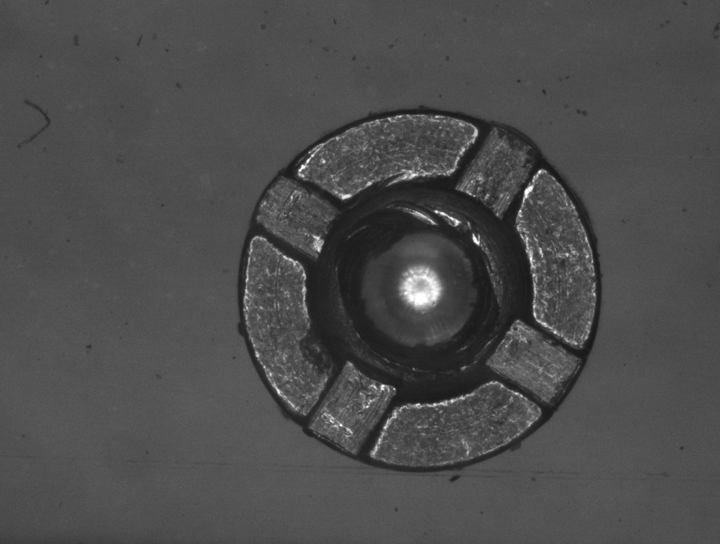

底部正光檢測良品原圖及分析圖：OK （特殊頭）

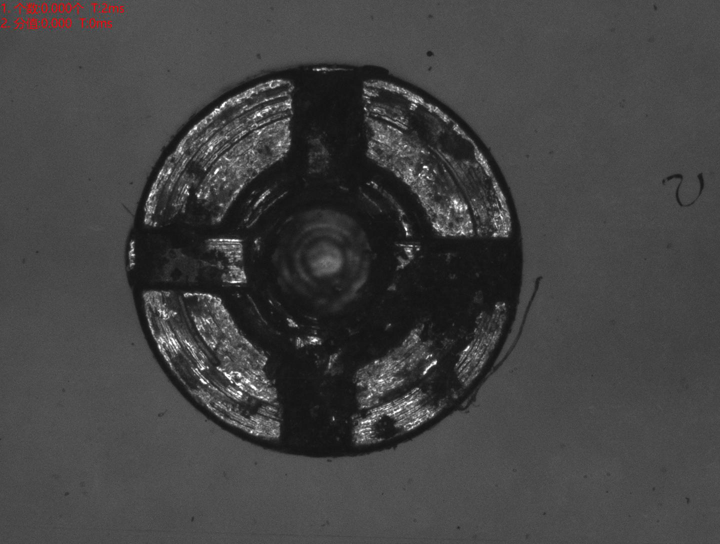

底部正光檢測不良品原圖及分析圖：NG （特殊頭） 不良特征：生銹

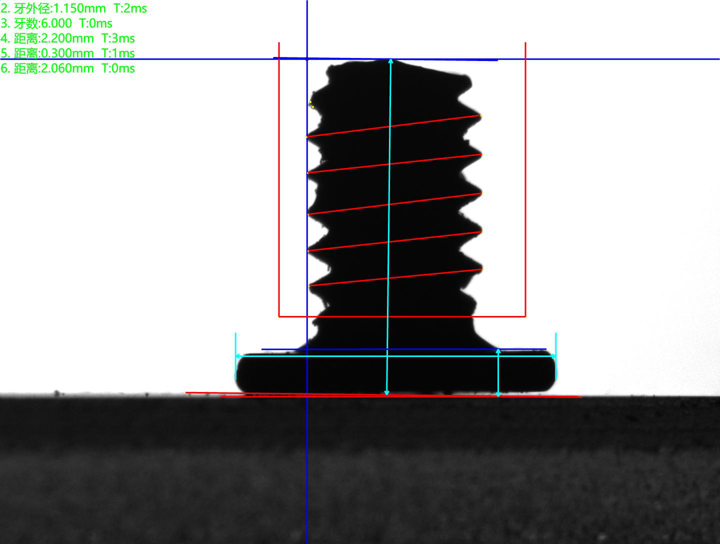

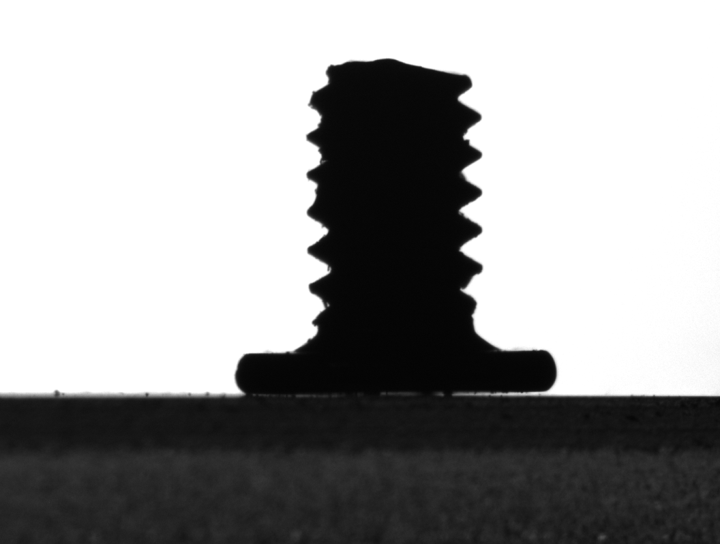

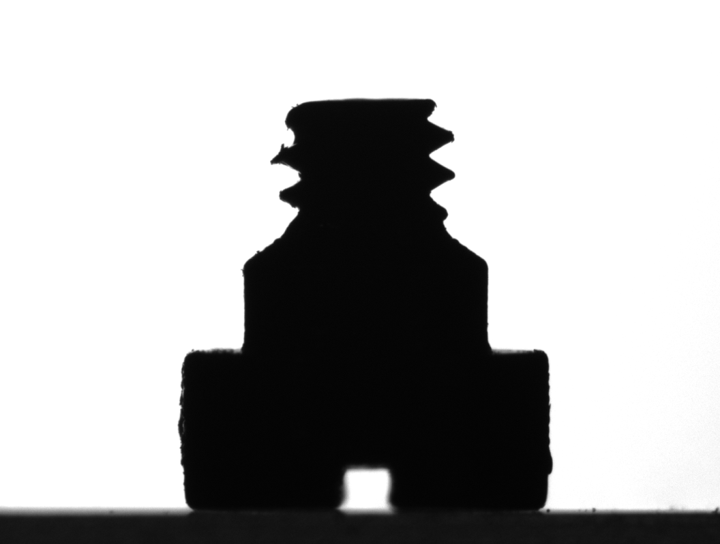

側面背光檢測良品原圖及分析圖：OK （6#13）

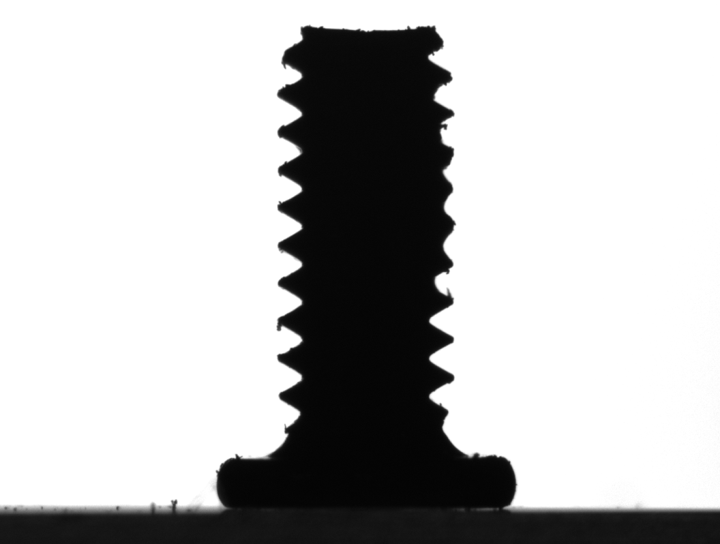

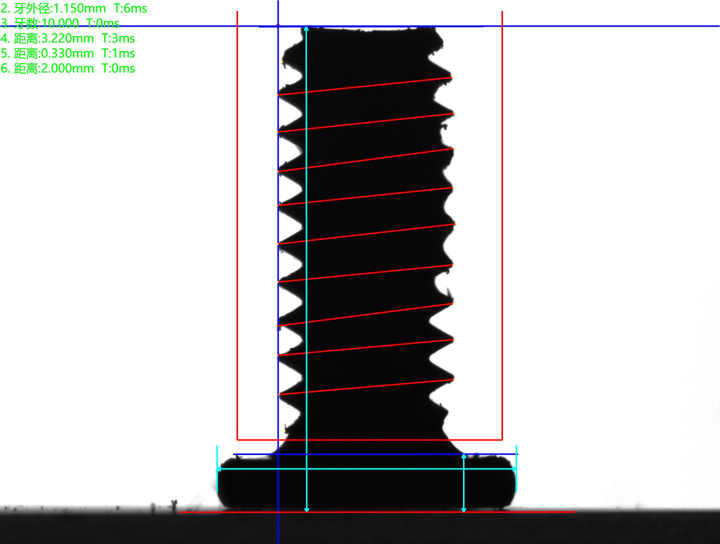

側面背光檢測良品原圖及分析圖：OK （6P#16）
側面背光檢測良品原圖及分析圖：OK （6S#7）

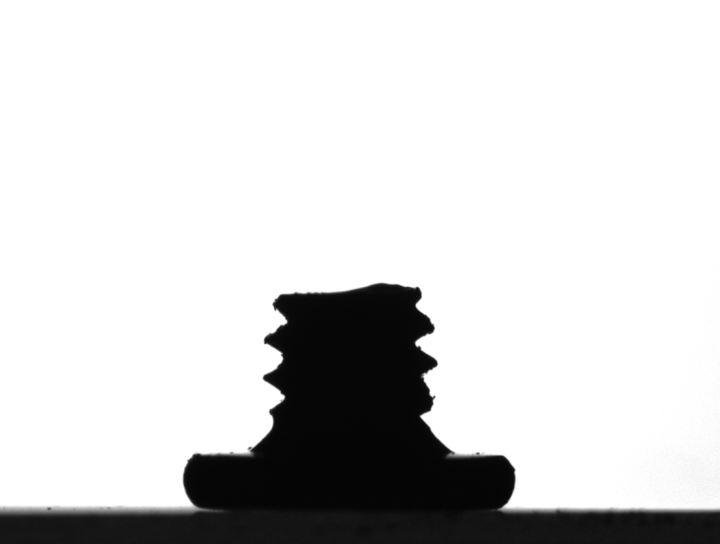

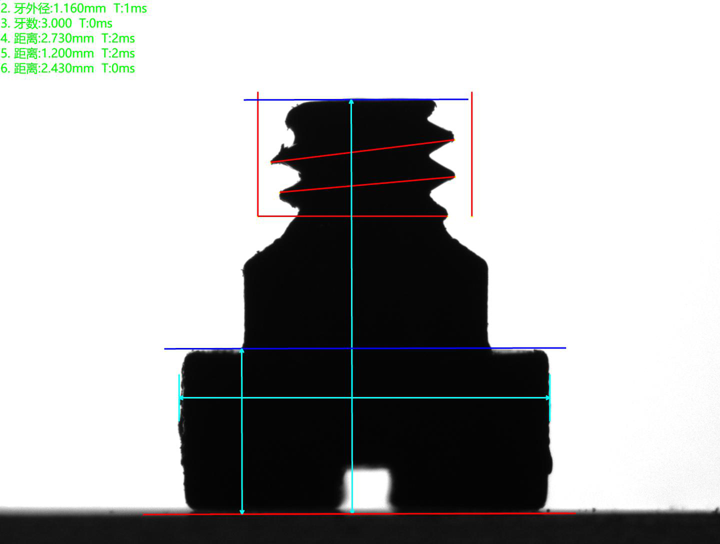

側面背光檢測良品原圖及分析圖：OK （1PHSE QTY7）備注：肩部為斜面，高度不可檢

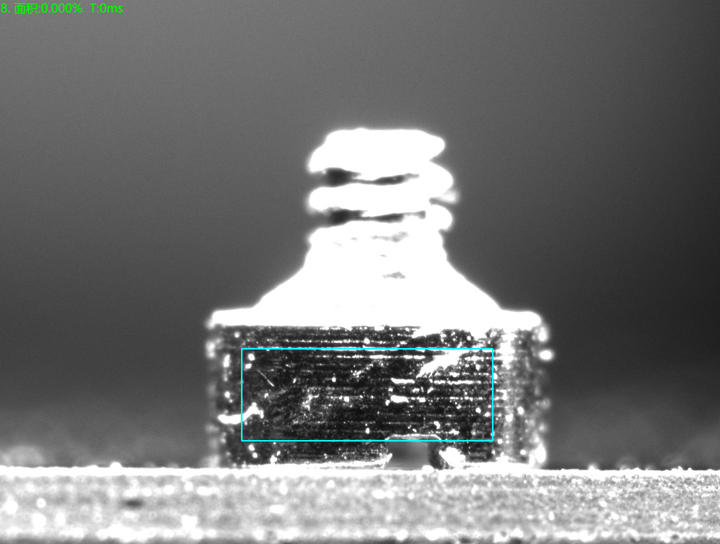

側面正光檢測良品原圖及分析圖：OK

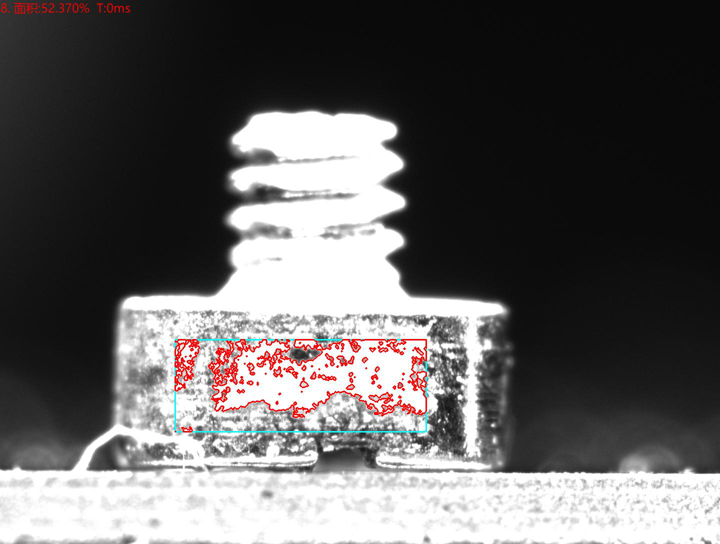

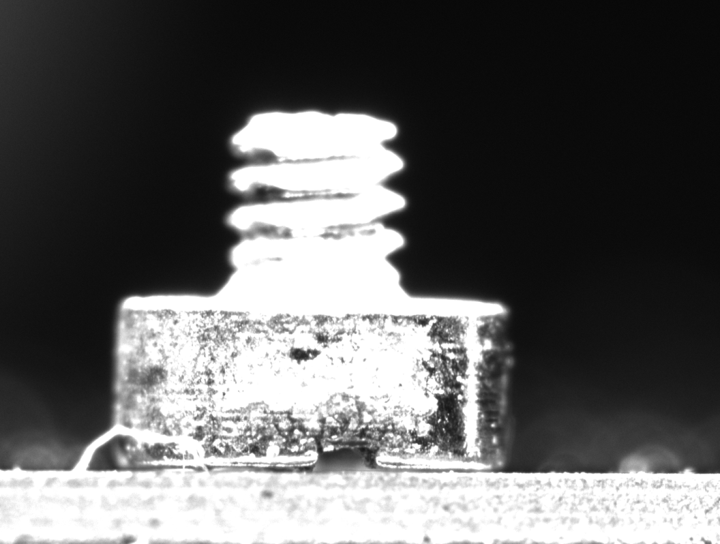

側面正光檢測不良品原圖及分析圖：NG （特殊頭） 不良特征：生銹
