一、檢測內容及要求

• 檢測工件面積：

   內直徑10mm*厚度2cm的樣件的尺寸、外觀檢測


• 檢測內容：








  底部外觀
  側面高度
  頂部外觀
  最大直徑、最小直徑、毛刺


  注明:以上檢測項目,均需要在影像下清晰可見才能檢測
  檢測效率：每分鐘檢測數量180-250件(根據樣件送料速度)。
  分工段進行:按照檢測內容細分檢測步驟.

二、設備組成及機構

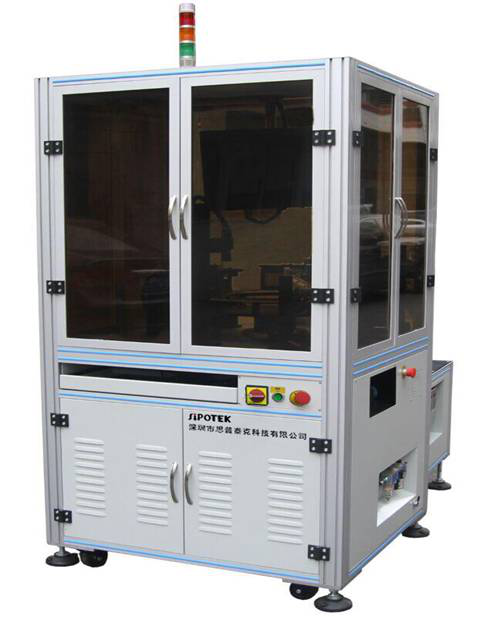

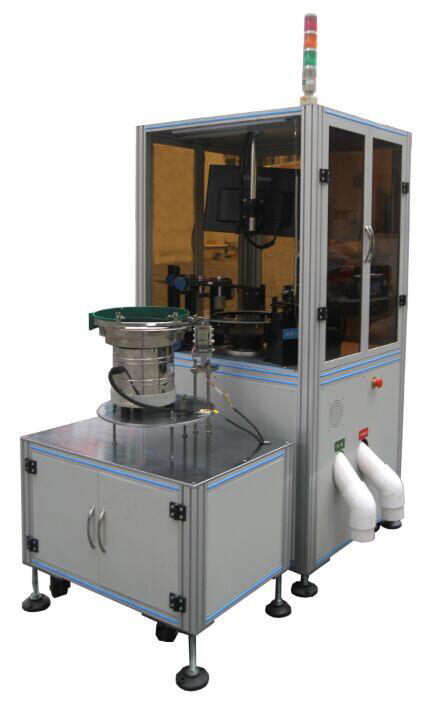

• 整體構成：尺寸：900x800x1850 mm
• 型號:SP_302C

  思普泰克視覺檢測軟件
  工業電腦
  顯示器   19寸
  工業相機: 4套,分別底部正光、側面背光、頂部正光、頂部背光。
  工業鏡頭: 2個FA工業鏡頭、2個遠心鏡頭
  專業玻璃盤
  電磁閥
  減速機
  振動柜
  進料設備(振動盤,直振,控制器)。




•

  三、剔除不良品樣件








  底部檢測方式

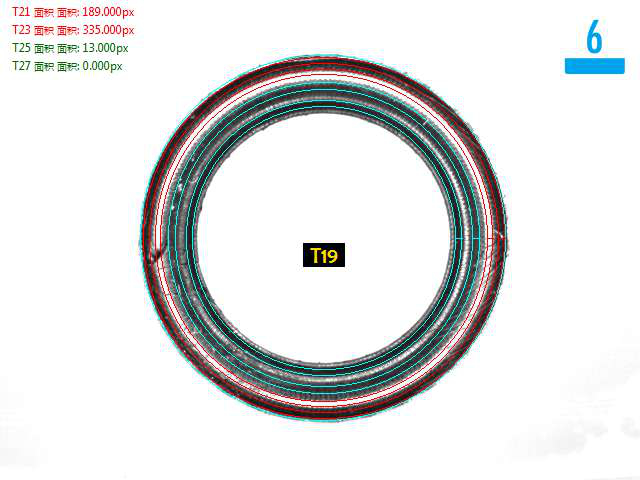

  底部檢測斷裂不良分析圖:NG

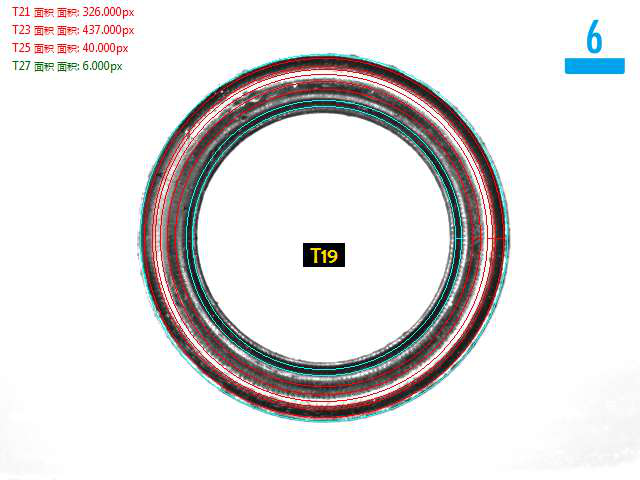

  底部檢測缺料不良分析圖:NG

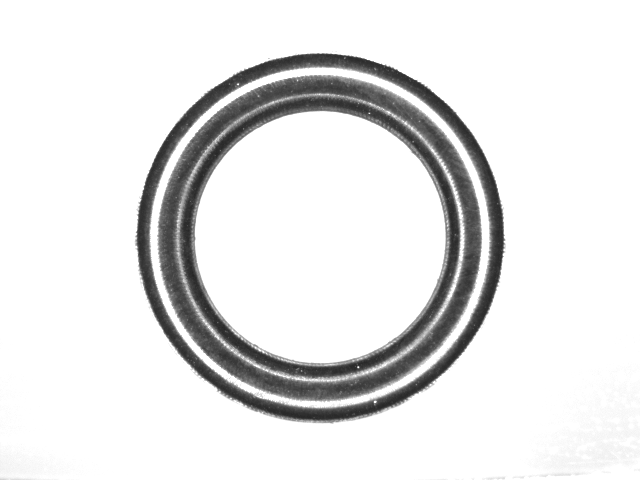

  頂部檢測效果原圖：

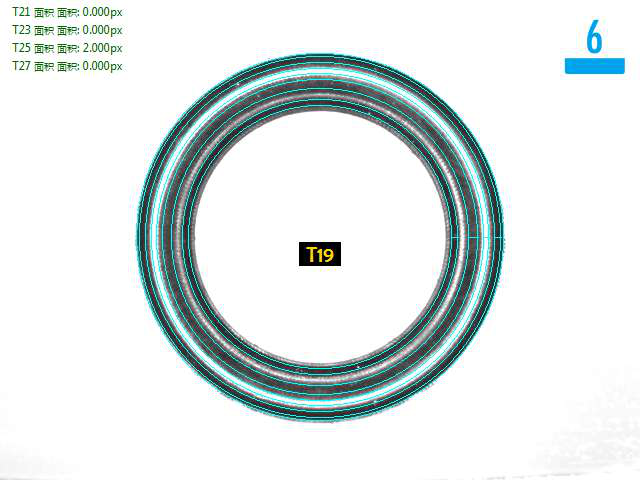

  頂部檢測良品分析圖: OK

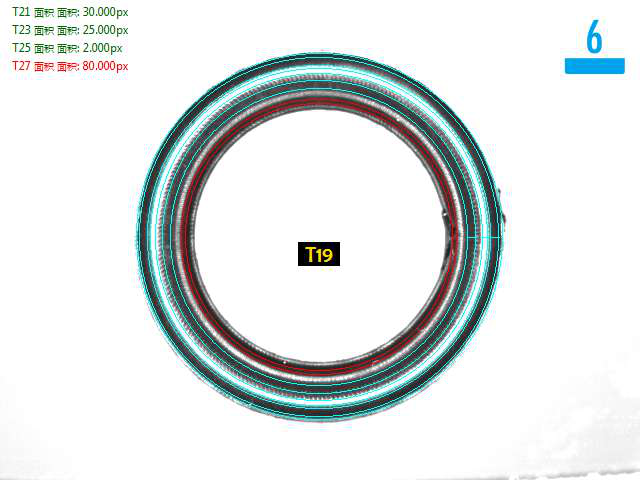

  頂部檢測缺料不良分析圖:NG



• 四、系統安裝要求





  設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。
  環境溫度： 0-50攝氏度；
  空氣濕度： 90% RH以下；
  電子干擾： 為設備提供電子干擾較小的地方。
  電源：     交流220V，50Hz，  耗電＜1KVA
