一、光學篩選機檢測內容及要求
檢測內容：
產品的外觀檢測
| 序號 |
|
檢測方式 | 是否可檢 |
| 1 | 膠口高出0.5mm、縮水NG | 背光源檢測 | 可檢 |
| 2 | 氣泡、黑點超0.5mmNG、黑點低于0.5mmOK | 正光源檢測 | 可檢 |
注明：塑膠件光學篩選機，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
二、光學篩選機組成及主要機構
光學篩選機型號：SP-T300標準檢測設備 外形尺寸：900*800*1850mm
光學篩選機組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Barsler工業相機 | 5套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 5套 |
|
|
工業鏡頭 | FA高清光學工業鏡頭 | 4套 |
| 6 | 工業鏡頭 | 遠心高清光學工業鏡頭 | 1套 |
| 8 | 光源 | 定制光學自適應光源 | 5套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 9 | 控制系統 | SIPOTEK定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |

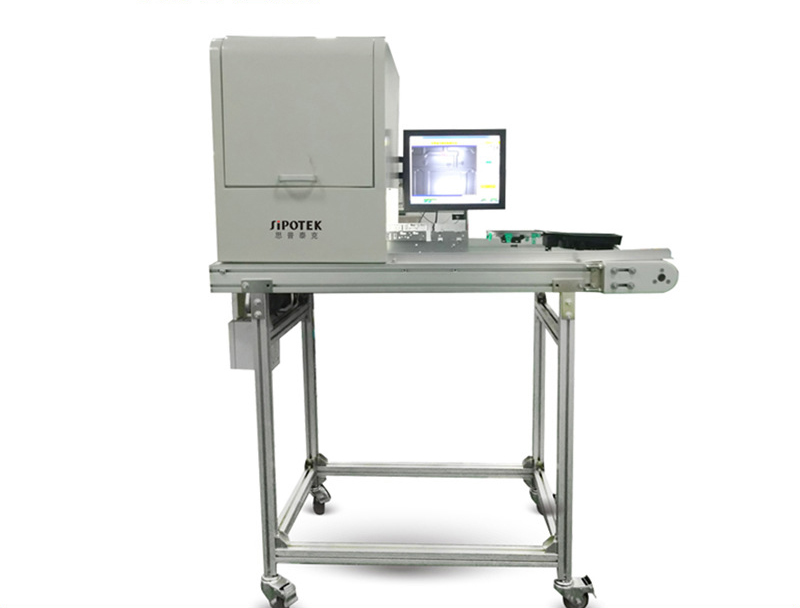

光學篩選機外觀3D立體圖

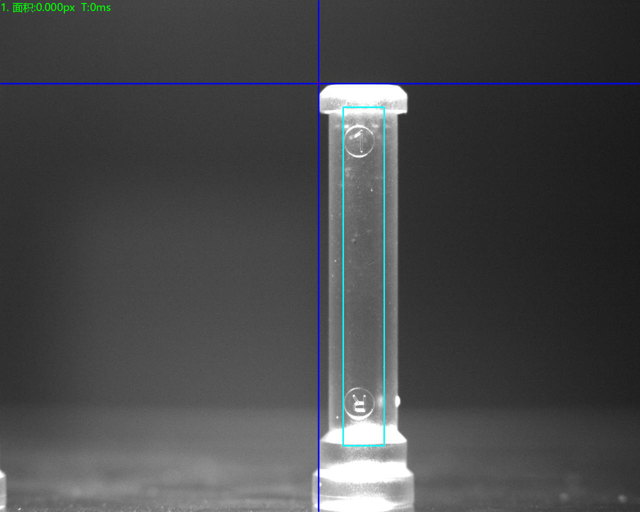

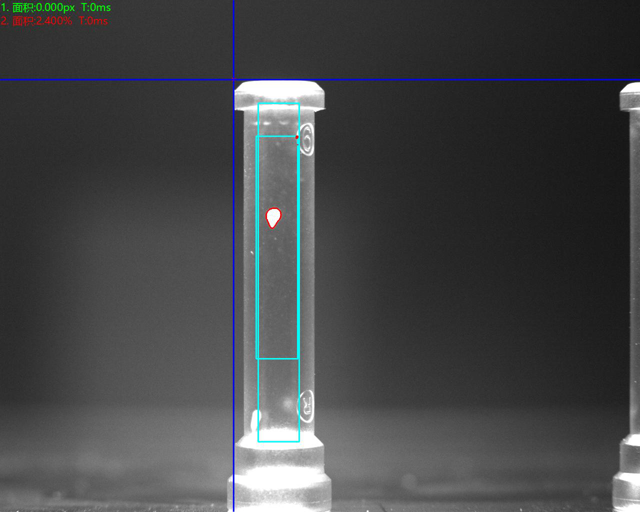

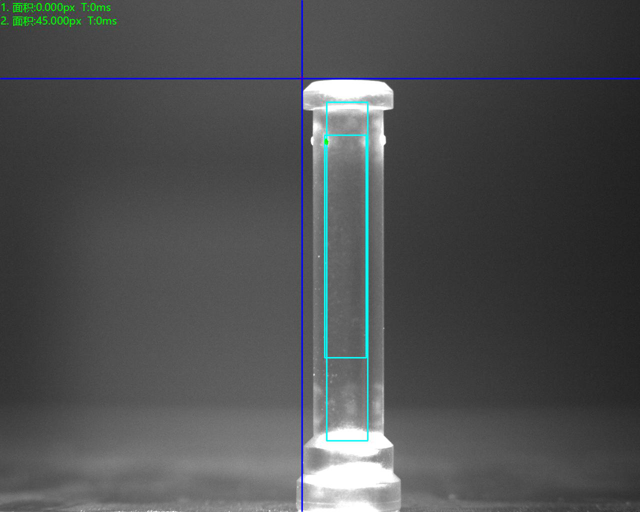

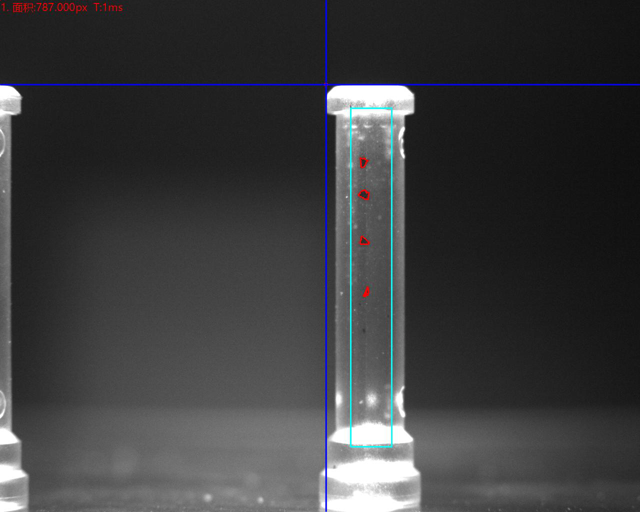

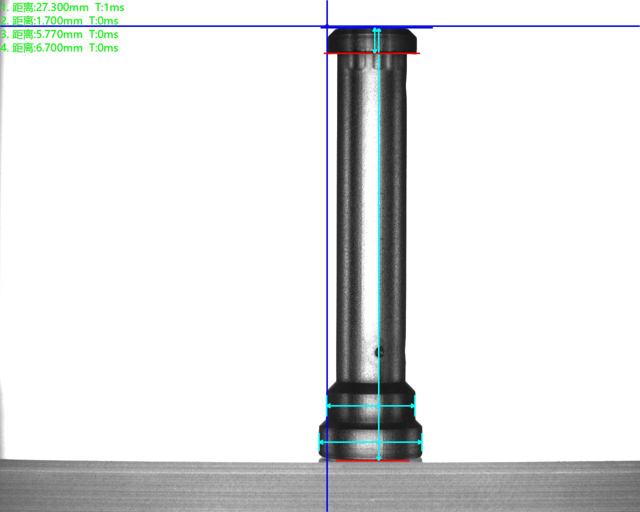

三、樣件測試圖片:

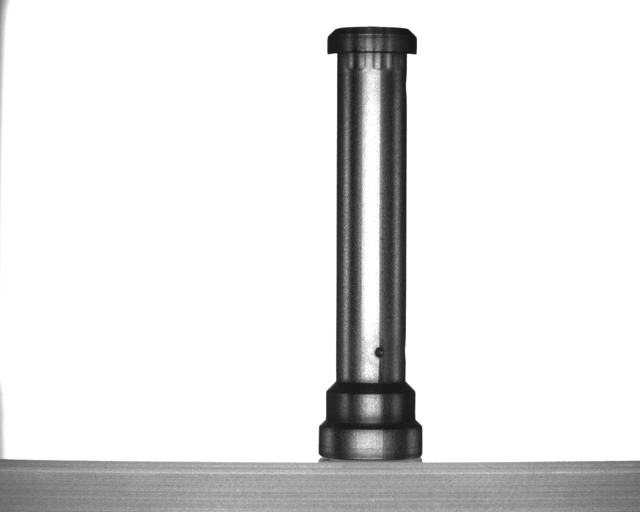

側面背光檢測良品原圖：
