機器視覺檢測設備主要由光源、相機、圖像采集卡、圖像處理軟件等部分組成。在檢測過程中，首先通過光源照亮塑膠件外殼，然后相機采集圖像并將其傳輸?shù)綀D像采集卡中進行數字化處理。最后，圖像處理軟件對數字化后的圖像進行分析和處理，提取出螺母的位置、形狀、顏色等特征信息，并判斷螺母是否漏裝以及正反方向是否正確。接下來介紹款塑膠外殼漏螺母、正反黑點。
一：檢測內容及要求
檢測內容： 1:正光檢測漏螺母、正反
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量20-40件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
一、檢測內容及要求

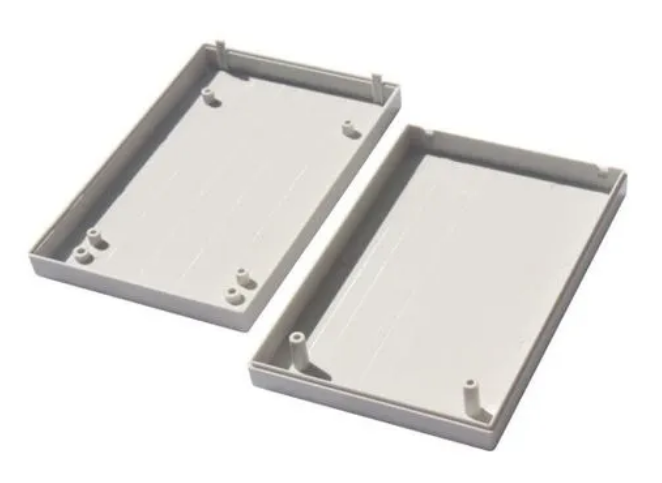

樣品圖：
三、設備檢測流程
四、樣件測試圖片:

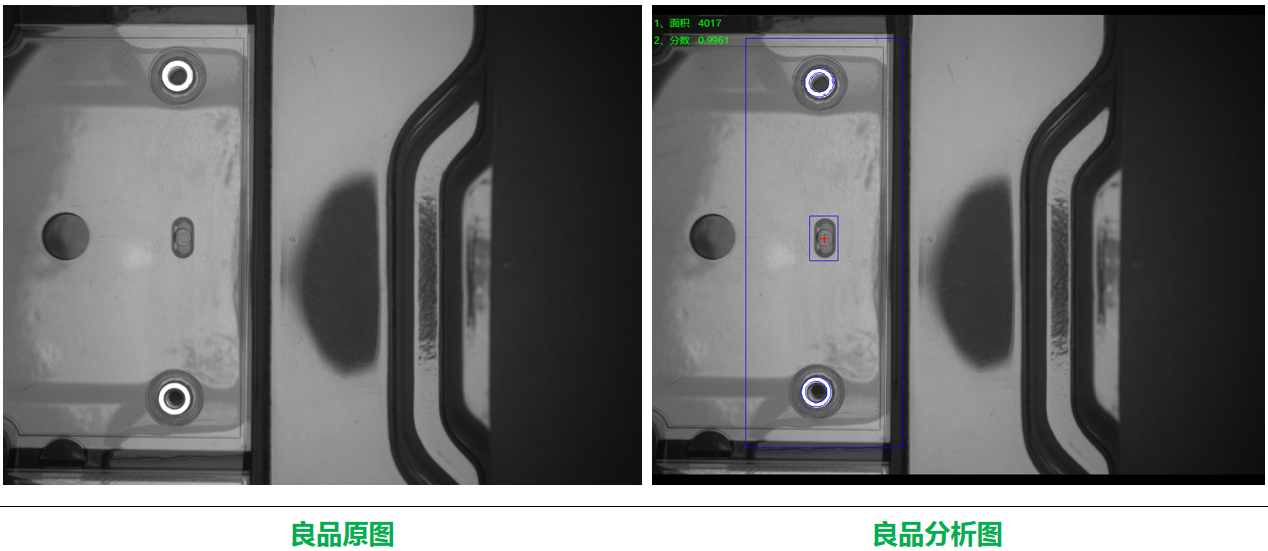

相機1、2、3檢測良品分析圖：OK 結論：可檢

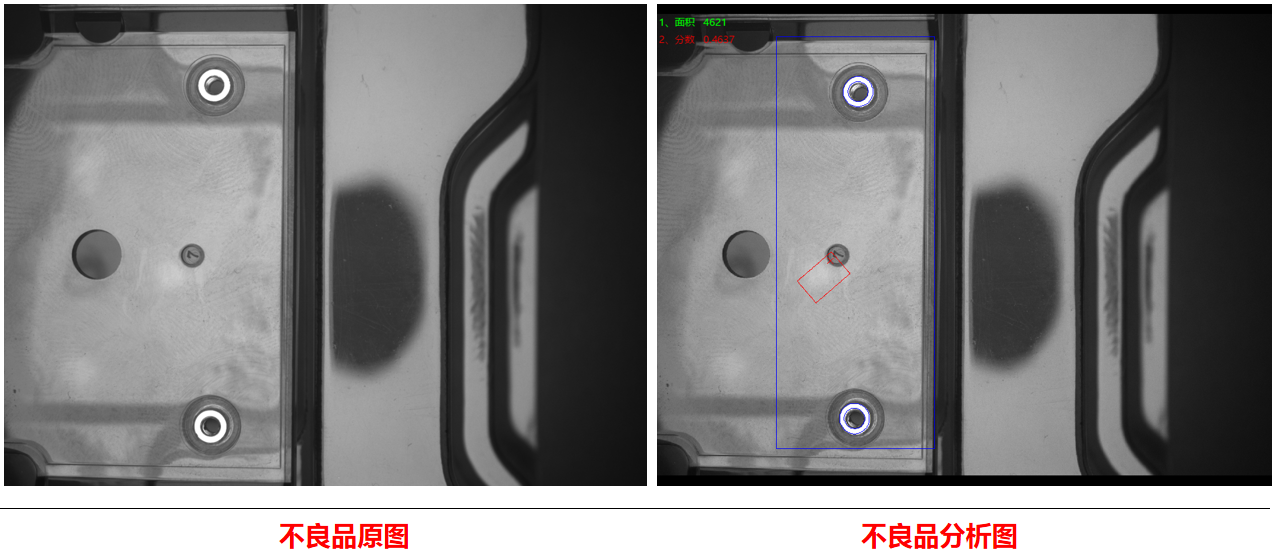

相機1、2、3檢測不良品分析圖：NG 特征：裝反

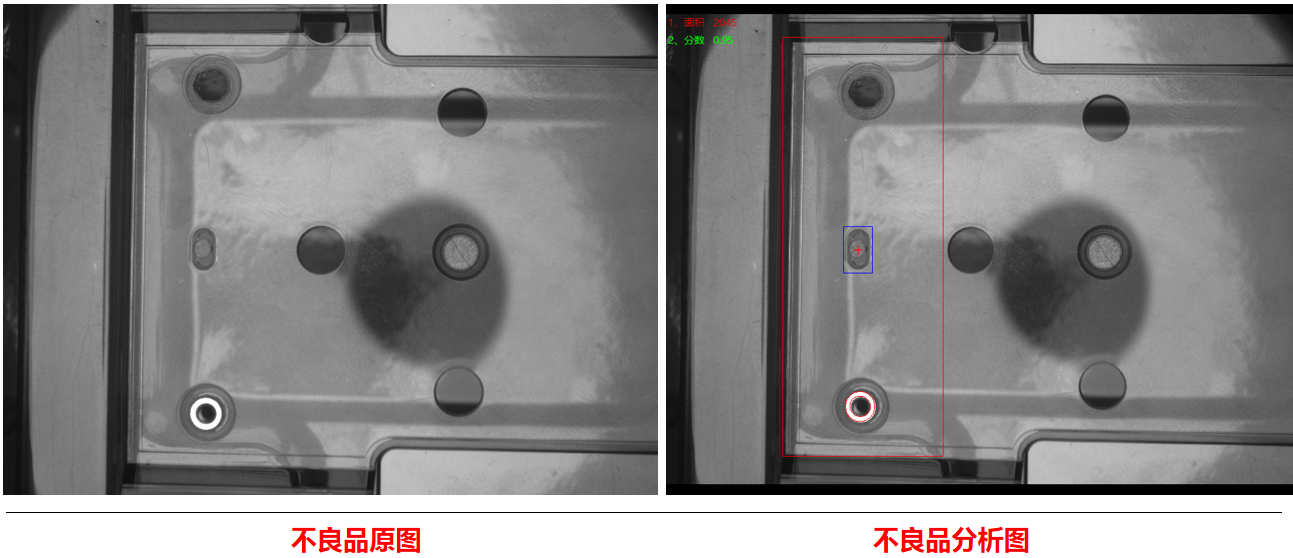

相機1、2、3檢測不良品分析圖：NG 特征：漏螺母
四、系統安裝要求:
設備放置的檢測空間: 在流水線上并入安裝思普泰克視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 10-40攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
