一、檢測內容及要求
檢測內容：
最大尺寸長21.2mm*直徑2.4mm的產品的外觀檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 尺寸檢測 | 背光檢測 | 可檢 |
注明：深圳思普泰克橡膠圈ccd篩選機檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于100件(取決于產品送料速度)。
二、設備組成及主要機構
橡膠圈ccd篩選機型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | Barsler工業相機 | 3套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 3套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 3套 |
|
| 7 | 光源 | 定制光學自適應光源 | 3套 |
|
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
|
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
|
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
|

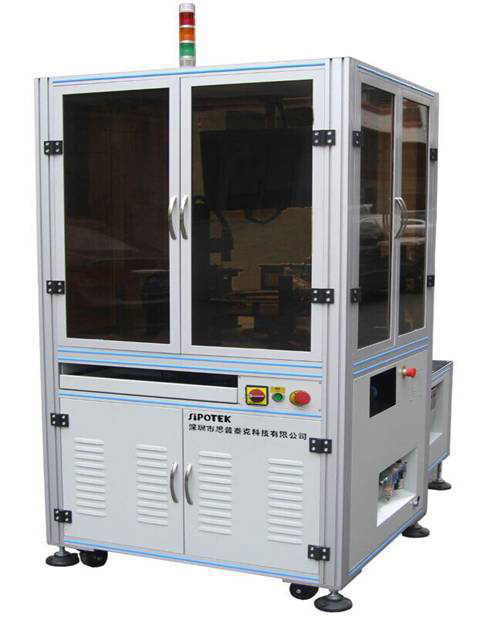

橡膠圈ccd篩選機外觀3D立體圖
三、樣件測試圖片

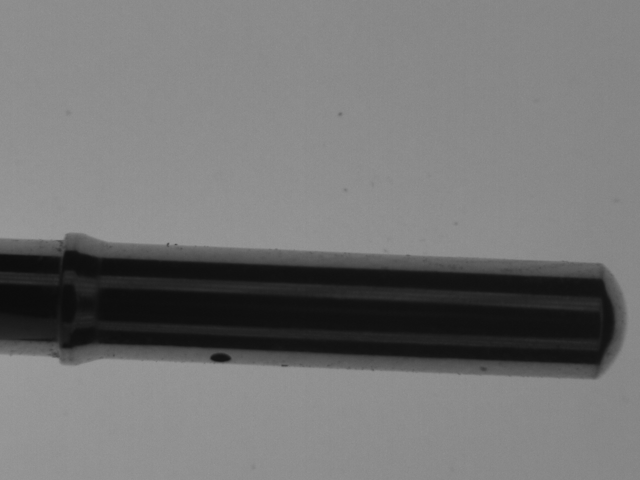

頂部正光檢測原圖：
三、樣件測試圖片
頂部正光檢測原圖：

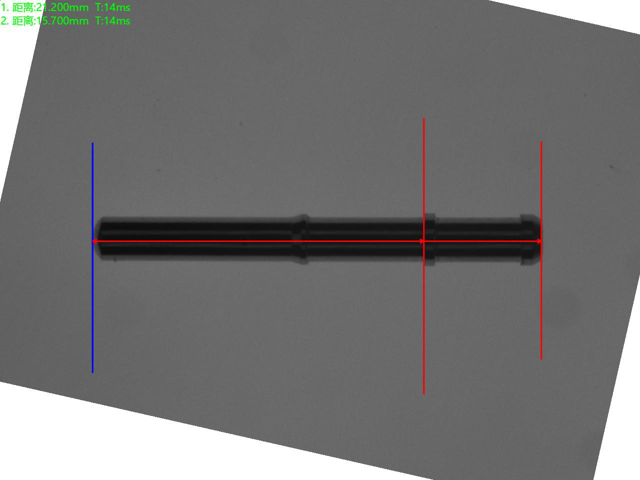

頂部正光檢測良品分析圖：OK

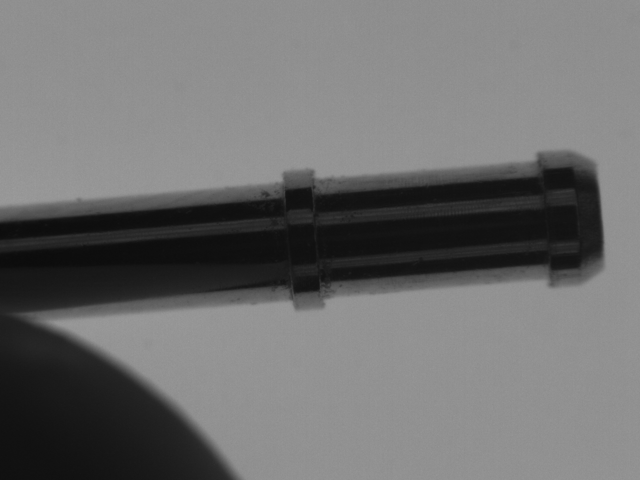

頂部正光檢測原圖：

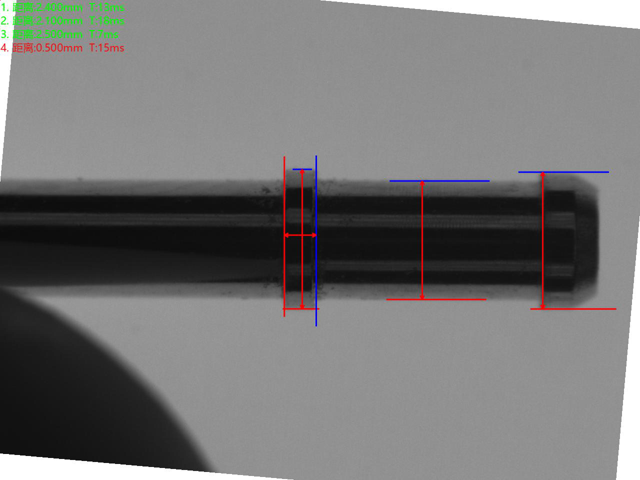

頂部正光檢測良品分析圖：OK
頂部正光檢測原圖：

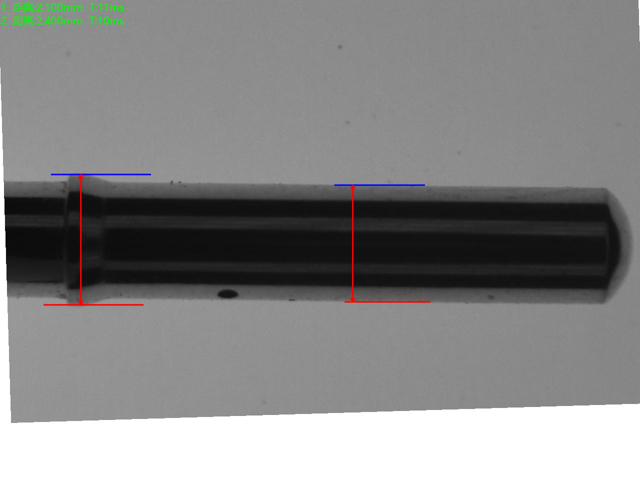

頂部正光檢測良品分析圖：OK

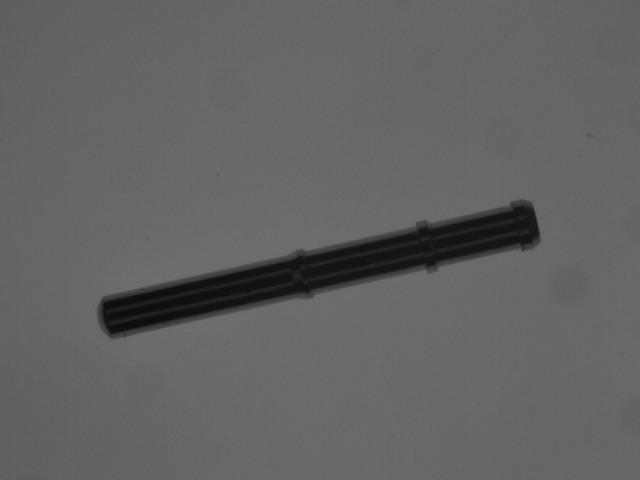

頂部正光檢測原圖：
頂部正光檢測良品分析圖：OK
四、橡膠圈ccd篩選機安裝要求
設備放置的檢測空間: 安裝思普泰克視覺檢測系統的標準整體檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
橡膠圈ccd篩選機檢測塑膠件外觀尺寸流程
1、通過振動盤、傳送帶或機械手將產品有序進行排列并輸送到直線軌道前端
2、通過傳送帶或玻璃盤運行，將塑膠件運送至工業相機攝取圖片傳送，傳輸給視覺軟件處理系統
3、通過視覺軟件運算分析，區分良品與不良品
4、氣動元件，橡膠圈ccd篩選機的執行元件。根據plc的指令，控制高壓空氣的通和斷。將檢測良品和不良品吹入不同的收料裝置內
