一、檢測內容及要求
檢測內容：
產品的外觀檢測
注明：深圳思普泰克生產的PC塑膠變形自動化檢測設備，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于120件(取決于產品送料速度)。
三、樣品檢測圖片

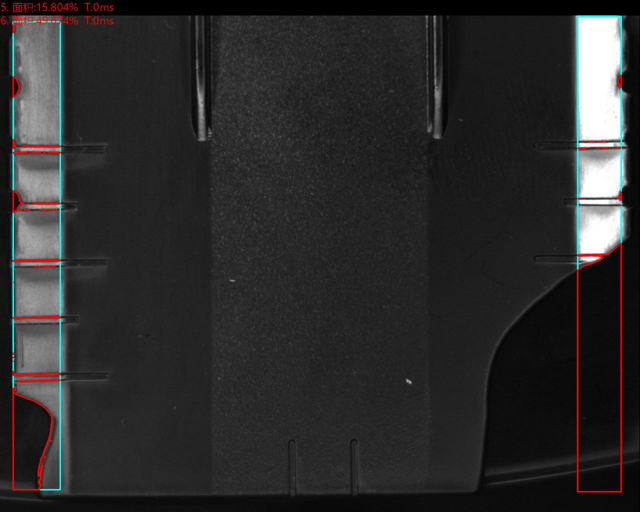

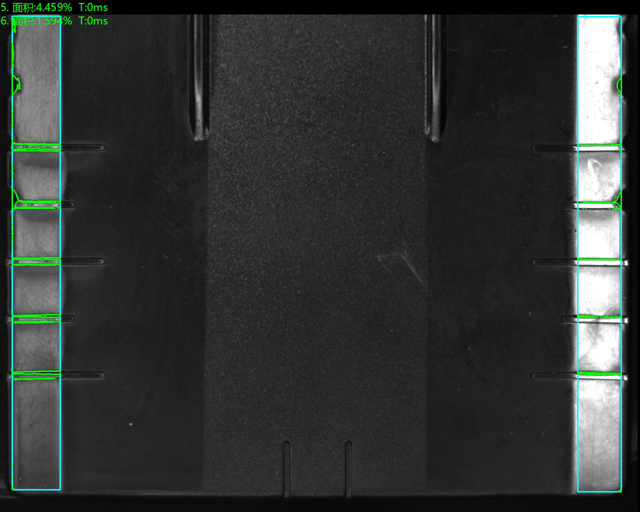

尾部缺料測試結果 頂部正光檢測 結論：可檢。

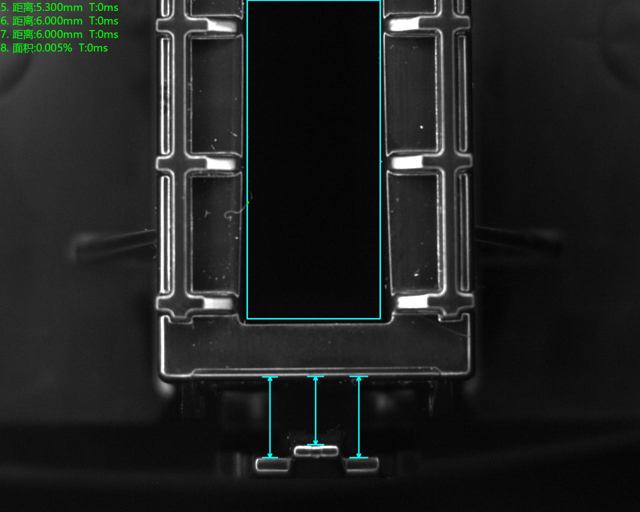

2項扣位缺料測試結果 頂部正光檢測 結論：可檢。

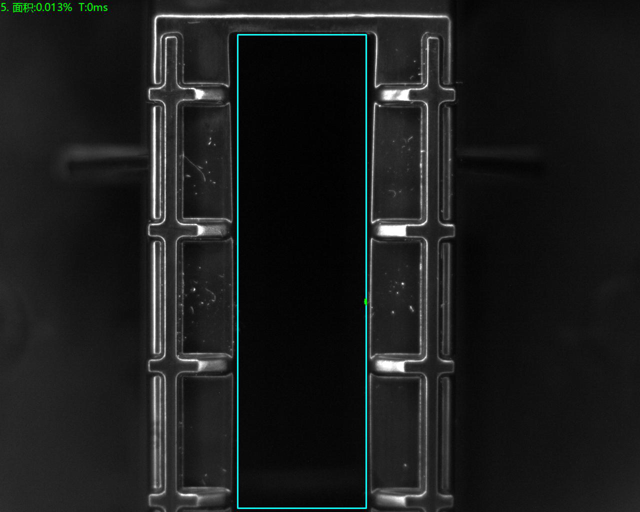

6項內框毛邊測試結果 頂部正光檢測 結論：可檢。

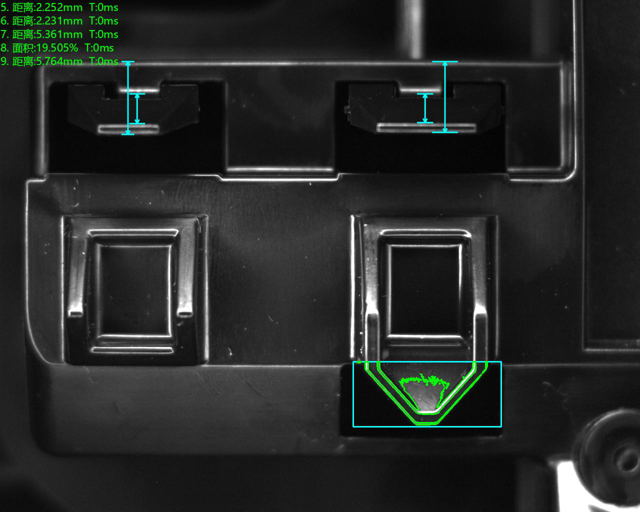

3、4項扣位缺料測試結果 頂部正光檢測 結論：可檢。

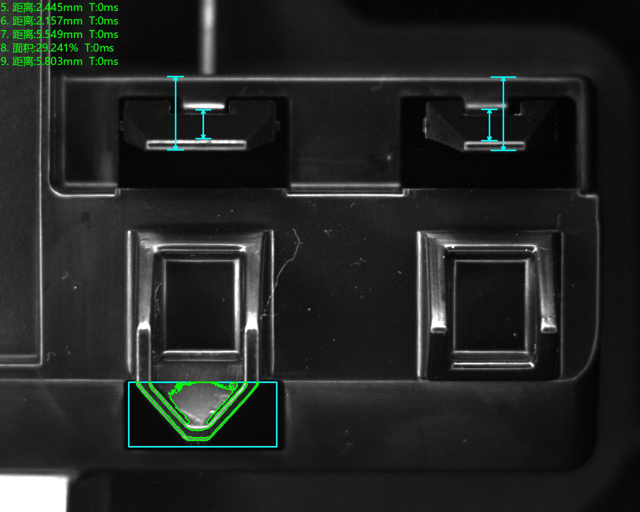

1、5項扣位缺料測試結果 頂部正光檢測 結論：可檢。
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 1-5項扣位缺膠 | 正光檢測 | 可檢 |
|
| 2 | 1-5項扣位毛邊 | 正光檢測 | 可檢 | 需提供不良品才有分析圖 |
| 3 | 6項矩形內框毛邊 | 正光檢測 | 可檢 |
注明：深圳思普泰克生產的PC塑膠變形自動化檢測設備，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于120件(取決于產品送料速度)。

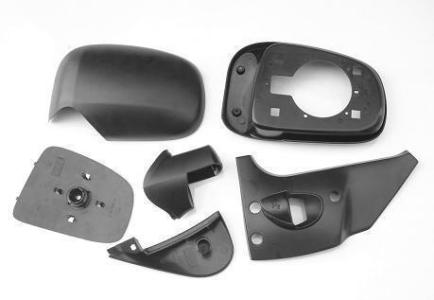

樣品圖：
二、設備組成及主要機構
設備型號： 立式索尼套裝檢測設備 外形尺寸：350*250*790mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 5套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 5套 |
| 6 | 工業鏡頭 | 遠心高清光學工業鏡頭 | 5套 |
| 7 | 環形光源 | 定制光學自適應光源 | 5套 |
| 8 | 控制系統 | SIPOTEK定制 | 1套 |
| 9 | 檢測治具 | 客供 | 1套 |

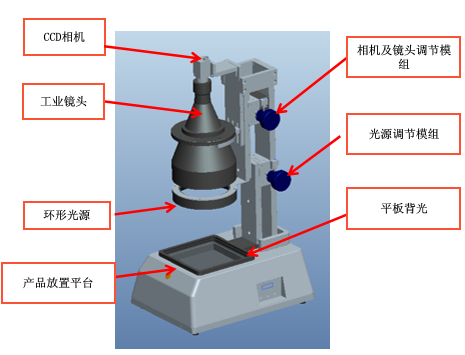

設備外觀－3D立體圖-局部圖

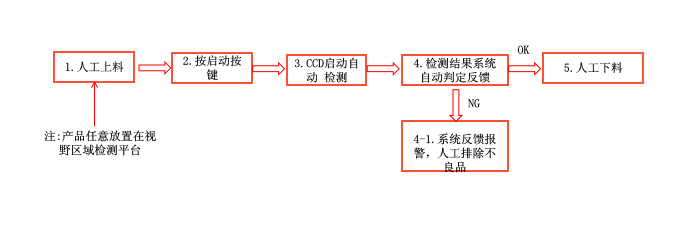

設備檢測流程
三、樣品檢測圖片
尾部缺料測試結果 頂部正光檢測 結論：可檢。
尾部缺料測試結果 頂部正光檢測 結論：可檢。
2項扣位缺料測試結果 頂部正光檢測 結論：可檢。
6項內框毛邊測試結果 頂部正光檢測 結論：可檢。
3、4項扣位缺料測試結果 頂部正光檢測 結論：可檢。
1、5項扣位缺料測試結果 頂部正光檢測 結論：可檢。
